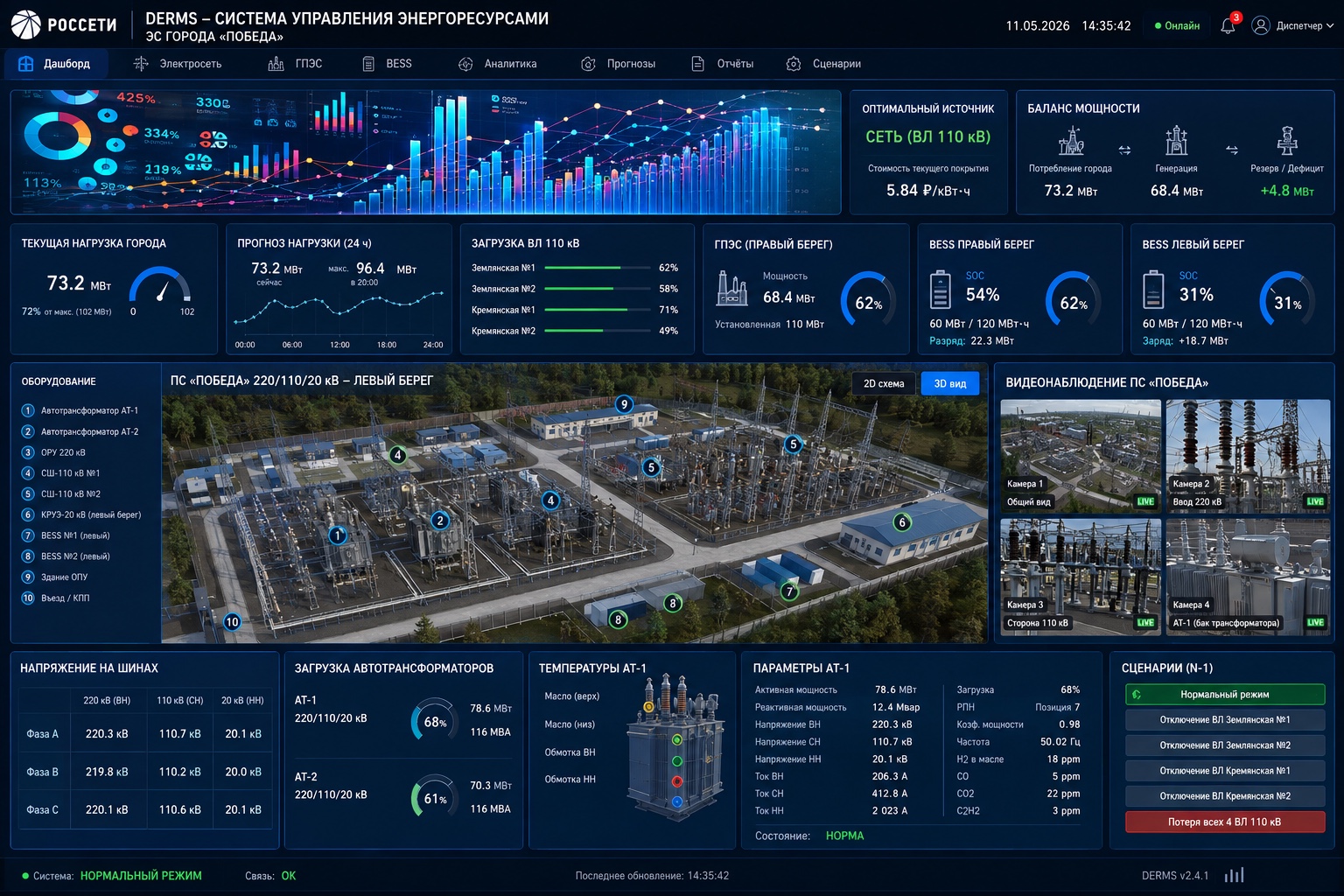

Система работает в нормальном режиме. DERMS балансирует внешнюю сеть и ГПЭС по стоимости и ограничениям.
Сценарий быстрого доступа
Выберите сценарий — система изменит топологию, генерацию и BESS.
Однолинейная модель энергосистемы
ПС Тумановская 220 кВ
→
ПС «Победа» 2×АТ 220/110/20 кВ
→
2 СШ 110 кВ Землянская / Кремянская
→
КРУЭ 20 кВ 2 секции
4 КЛ 20 кВ через два моста 2 КЛ на мост №1 + 2 КЛ на мост №2 • альтернативно подводная прокладка
Правый берег ГПЭС 110 МВт BESS
Потребители ЦОД • завод • логистика соц. зона
110 кВ — источники
Линия
Состояние
Загрузка
20 кВ — перетоки
Левый берег → правый берег81 МВт
КЛ мост №12 × 20 кВ
КЛ мост №22 × 20 кВ
РезервированиеN-1
ГПЭС — генерация
Выдача
65 МВт
Резерв
45 МВт
Режим
АВТО
BESS
Мощность PCS60 МВт
Энергия120 МВт·ч
SOC82%
РежимОжидание
PCS работает двунаправленно: заряд от сети/ГПЭС в экономичном режиме, разряд — при аварийном дефиците и переходе на островной режим.
Предиктивная диагностика АТ-1
КАМЕРА 01 • общий вид
T масла: 57.2 °C • вибрация: 0.8 mm/s
КАМЕРА 02 • вводы 220 кВ
T контакта: 41.6 °C • PD: норма
КАМЕРА 03 • радиаторы
T радиаторов: 51.8 °C • вентиляторы АВТО
КАМЕРА 04 • верхняя часть
РПН: поз. 7 • H₂: 18 ppm
Онлайн-параметры
U ВН220.4 кВ
U СН110.7 кВ
U НН20.1 кВ
P78.6 МВт
Q12.4 Мвар
Прогноз технического состояния
Вероятность перегрева 24 ч4%
Риск дефекта РПН 7 дней3%
РекомендацияКонтроль в штатном режиме
Оптимальный dispatch
Правила DERMS
1. НадежностьПриоритет I категории
2. СетьНе превышать лимиты
3. ЭкономикаМинимум ₽/МВт·ч
4. BESSБыстрый резерв
5. ГПЭСДлительный резерв
Аварийные сценарии — демонстрация N-1
Выберите событие.
Баланс мощности
Внешняя сеть95 МВт
ГПЭС65 МВт
BESS0 МВт
I категория78 МВт
Автоматические действия
Сравнение вариантов технического решения LIVE MODEL
В1 — Сетевой
Максимальная опора на внешнюю сеть. Минимум собственной генерации и накопителей.
CAPEX19,8 млрд ₽
OPEX/год10,384 млрд ₽
LCC 20 лет97,32 млрд ₽
Штат65 чел.
Надежность: базовая
ПС 2×160 МВА
Внешнее питание 110 кВ
Базовая SCADA
BESS и ГПЭС отсутствуют
РЕКОМЕНДУЕМЫЙ
В2 — Сбалансированный
Сеть + ГПЭС + BESS + DERMS. Резервирование рассчитано на сохранение I категории при авариях.
CAPEX32,5 млрд ₽
OPEX/год9,520 млрд ₽
LCC 20 лет103,52 млрд ₽
Штат40 чел.
Надежность: высокая • гибкость: высокая
ГПЭС ≈110 МВт выдачи
BESS 60 МВт / 120 МВт·ч
DERMS + predictive analytics
Подземное КРУЭ 20 кВ
В3 — Энергохаб
Максимальная технологичность: расширенная генерация, BESS, STATCOM и цифровой двойник.
CAPEX46,2 млрд ₽
OPEX/год8,090 млрд ₽
LCC 20 лет106,64 млрд ₽
Штат48 чел.
Надежность: максимальная • CAPEX: максимальный
ГПЭС ≈120 МВт выдачи
BESS 80 МВт / 160 МВт·ч
STATCOM ±30 МВАр
DERMS + цифровой двойник
Экономический профиль вариантов
CAPEXOPEX × 2LCC / 3
Почему В2 — оптимальная точка
Снижение штата к В1−25 чел. / −38,5%
Экономия ФОТ93,75 млн ₽/год
Резерв при потере всех 4 ВЛГПЭС 110 МВт
I категория78 МВт сохраняется
STATCOMТолько по расчету
HVDCНе закладывается
В2 не пытается сделать систему максимально дорогой. Он концентрирует CAPEX на тех элементах, которые дают реальную надежность и гибкость: ГПЭС, BESS, защищенная 20 кВ инфраструктура и DERMS.
